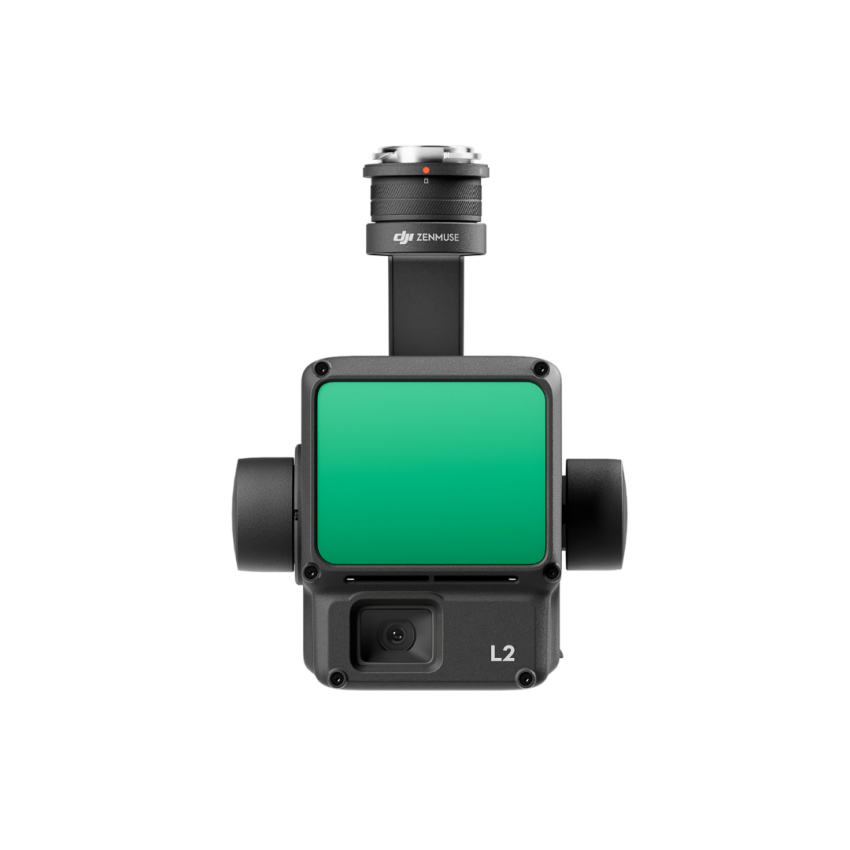

Riferimento: ZenmuseL2

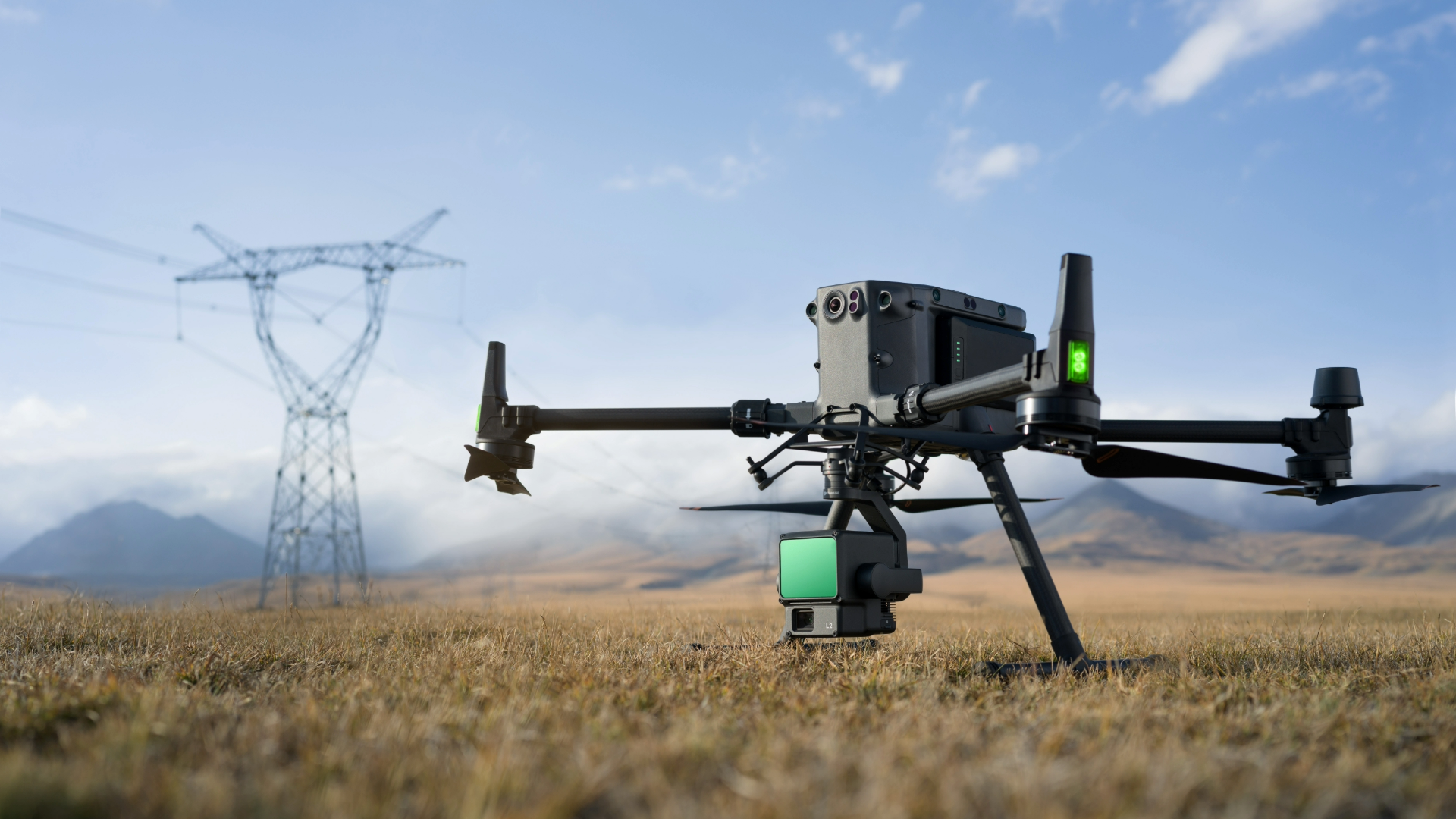

Sistema Lidar DJI compatibile con M350 e M300
La Zenmuse L2 ridefinisce gli standard della scansione LiDAR aerea, combinando un sensore basato sull'inquadratura con un sistema IMU ad alta precisione sviluppato da DJI. Questa sinergia permette di ottenere dati geospaziali di un'accuratezza estrema: 4 cm di precisione verticale e 5 cm di precisione orizzontale. Grazie all'integrazione di una fotocamera RGB con sensore CMOS da 4/3, il sistema non si limita a mappare la geometria, ma arricchisce ogni rilievo con texture fotorealistiche.
Progettata per massimizzare la produttività sul campo, la Zenmuse L2 è in grado di coprire un'area di 2,5 km² in un singolo volo, riducendo drasticamente i tempi di acquisizione. La tecnologia a 5 ritorni e i punti laser più piccoli garantiscono una penetrazione superiore della vegetazione fitta, permettendo di generare modelli digitali del terreno (DTM) estremamente dettagliati anche in contesti complessi. Con una distanza di rilevamento che raggiunge i 450 metri, il sistema offre una flessibilità operativa senza precedenti.
La Zenmuse L2 non è solo un sensore, ma una soluzione completa per il rilievo 3D. Durante il volo, la funzione LiveView consente di visualizzare in tempo reale la nuvola di punti, assicurando che ogni centimetro dell'area di interesse sia stato acquisito correttamente. La vera rivoluzione avviene però in ufficio: l'integrazione nativa con DJI Terra permette una post-elaborazione rapida con un solo clic.
DJI Zenmuse L2 trasforma la complessità del rilievo 3D in un processo lineare e immediato. Grazie alla sinergia con DJI Terra, è possibile visualizzare anteprime in tempo reale e generare report di qualità direttamente sul campo. Questa soluzione "chiavi in mano" permette di passare dall'acquisizione alla post-elaborazione con un singolo clic, riducendo drasticamente i tempi tecnici e garantendo risultati precisi su oggetti complessi in un'unica operazione.
Il cuore tecnologico della L2 risiede nell'integrazione tra un GNSS avanzato e un sistema IMU ad alta precisione sviluppato internamente da DJI. Questa combinazione garantisce standard metrologici elevatissimi, con una precisione verticale di 4 cm e orizzontale di 5 cm. Il sensore è operativo immediatamente all'accensione, eliminando i tempi di riscaldamento e assicurando dati geospaziali affidabili per ogni missione di mappatura critica.
Progettata per le grandi superfici, la Zenmuse L2 è in grado di rilevare aree fino a 2,5 km² in un singolo volo, combinando dati LiDAR e informazioni cromatiche RGB grazie al sensore CMOS da 4/3. L'integrazione nativa con le piattaforme Matrice 350 RTK e i software DJI Modify rende l'intero ecosistema estremamente intuitivo, abbassando la soglia tecnica d'ingresso e massimizzando la produttività oraria del team di rilievo.

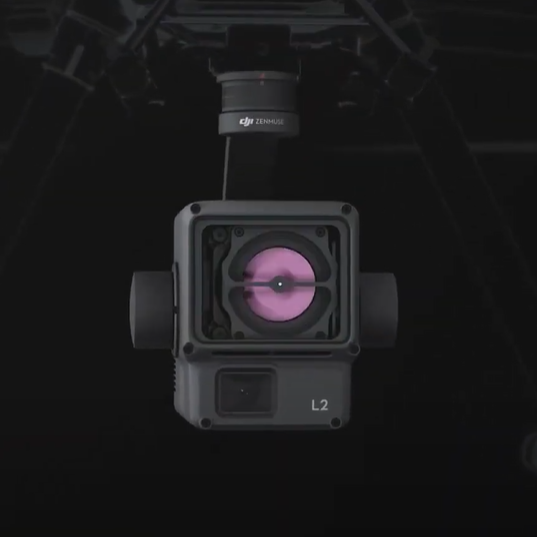

Zenmuse L2 introduce un avanzato design basato sull'inquadratura, una scelta ingegneristica che garantisce un tasso di dati efficace della nuvola di punti fino al 100%. Integrata su uno stabilizzatore a tre assi, questa soluzione non solo aumenta la sicurezza operativa permettendo voli a quote superiori (fino a 120 m), ma ottimizza ogni missione grazie a una distanza di rilevamento potenziata del 30%

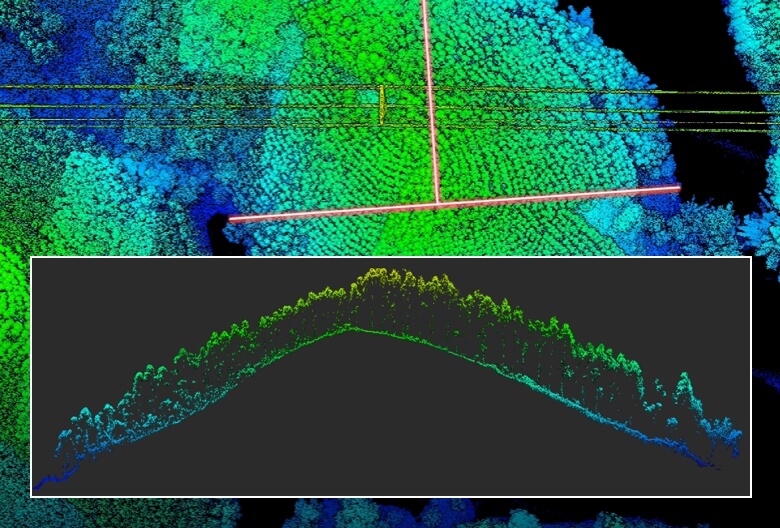

Grazie a punti laser significativamente più piccoli — solo 4×12 cm a 100 metri (un quinto rispetto alla precedente L1) — la Zenmuse L2 è in grado di rilevare dettagli minuscoli e penetrare anche la vegetazione più fitta. Con il supporto fino a 5 ritorni e una velocità di generazione di 240.000 punti al secondo, il sistema cattura una quantità massiccia di dati sotto il fogliame, permettendo la creazione di Modelli di Elevazione Digitale (DEM) di estrema precisione anche in contesti forestali complessi.
Per adattarsi a ogni esigenza professionale, la L2 offre due modalità di acquisizione distinte. La scansione ripetitiva è ideale per la mappatura di alta precisione, poiché genera nuvole di punti estremamente uniformi e accurate. La scansione non ripetitiva, invece, offre una capacità di penetrazione superiore, rendendola lo strumento perfetto per l'ispezione di reti elettriche, il monitoraggio forestale e tutti quegli scenari dove è fondamentale acquisire informazioni strutturali dettagliate.
L'efficienza della L2 si traduce in una capacità di rilevamento che raggiunge i 450 metri (con riflettività al 50%), consentendo ai piloti di operare a distanze e altitudini maggiori in totale sicurezza. Questo incremento delle prestazioni permette di coprire aree più vaste in meno tempo, riducendo i rischi operativi e garantendo, al contempo, una nuvola di punti densa e affidabile che soddisfa i requisiti dei rilievi geospaziali più esigenti.

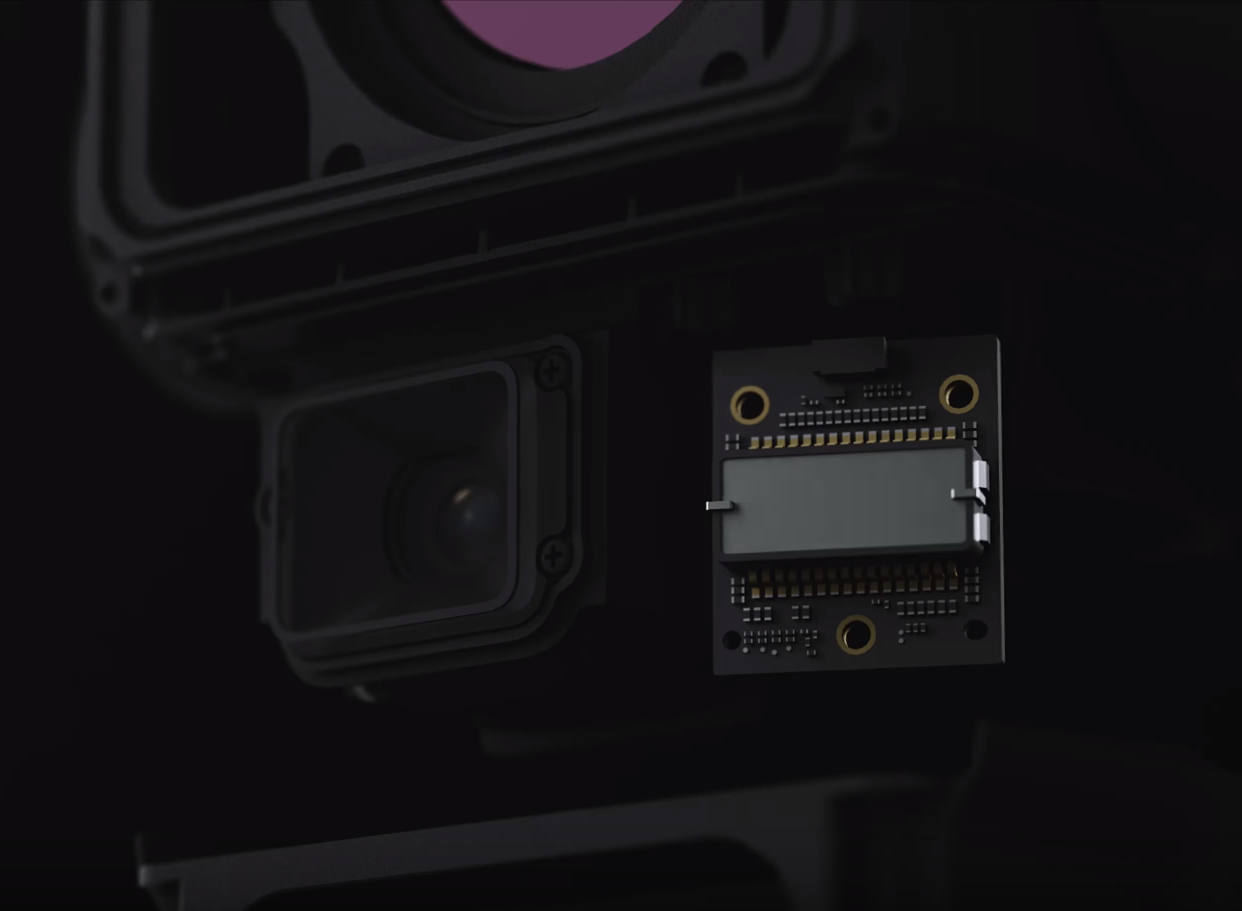

Le prestazioni del sistema IMU sono state notevolmente migliorate ed è pronta all'uso subito dopo l'accensione. Inoltre, il drone associato può iniziare ad operare immediatamente, quando l'RTK è in stato FIX, per offrire un'esperienza ottimale sul campo.

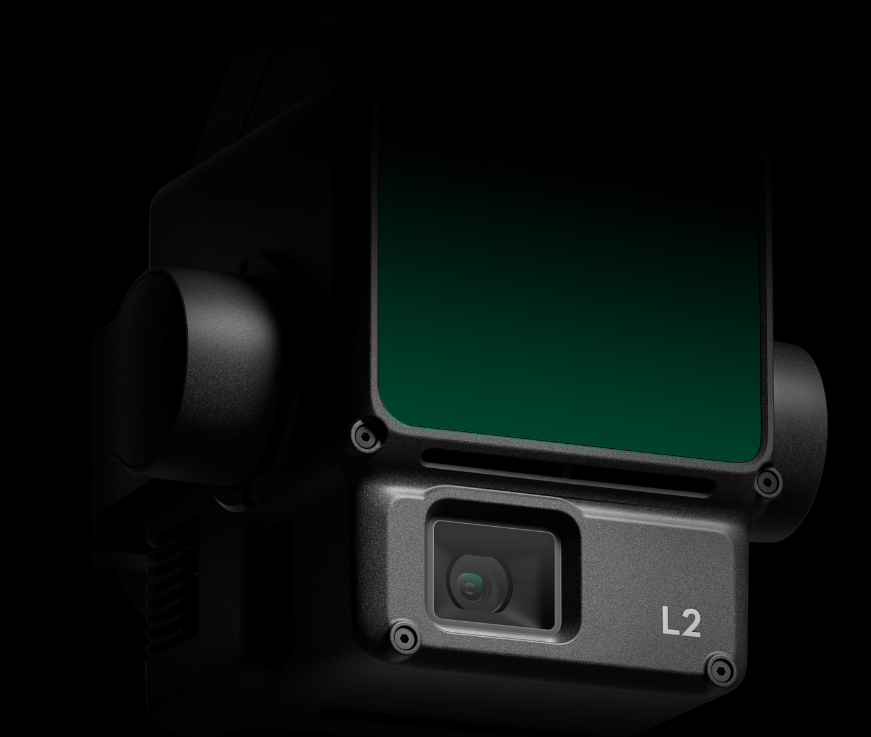

Le dimensioni dei pixel sono state aumentate a 3,3 μm e ora i pixel effettivi arrivano a 20 MP, garantendo un notevole miglioramento delle immagini complessive e aumentando il livello di dettaglio nelle nuvole di punti con colori reali. L'intervallo minimo per le foto è stato ridotto a 0,7 s. Il numero massimo di cicli dell'otturatore della fotocamera per la mappatura è stato aumentato a 200.000, per ridurre ulteriormente i costi di esercizio. Quando non è necessario raccogliere nuvole di punti, la fotocamera RGB può comunque scattare foto e registrare video o raccogliere immagini per la mappatura della luce visibile.
Zenmuse L2 integra una fotocamera di mappatura RGB CMOS 4/3, un modulo LiDAR Livox e un IMU ad alta precisione, il tutto su un gimbal stabilizzato a 3 assi. È in grado di scansionare oggetti complessi entro un raggio esteso e generare nuvole di punti accurate rapidamente.

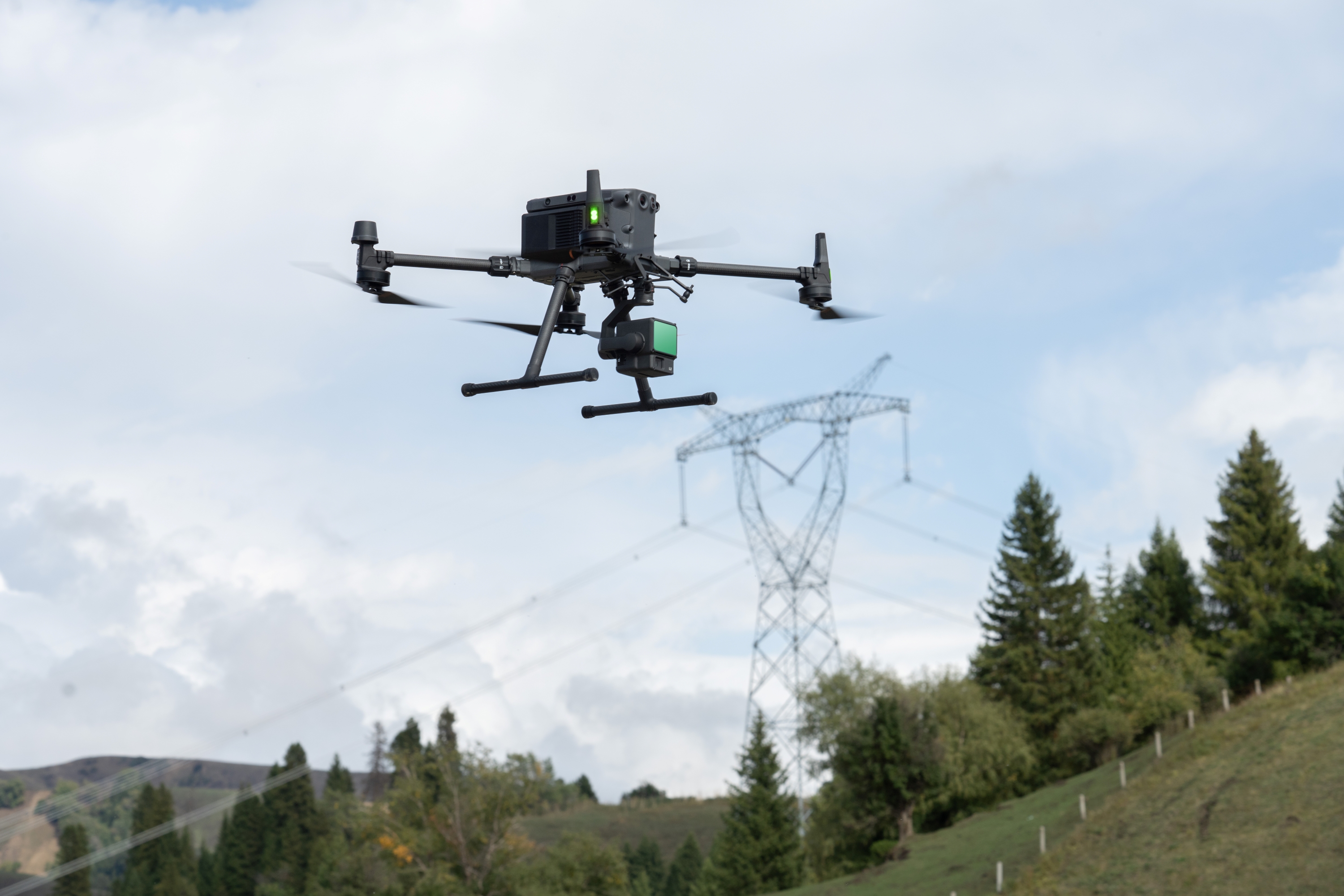

L'algoritmo di riconoscimento intelligente di Zenmuse L2 consente l'individuazione, il tracciamento e l'ispezione delle giunzioni sulle linee di trasmissione e distribuzione, mediante volo semi-automatico e raccolta dei dati.
Durante le operazioni, DJI Pilot 2 supporta tre modalità di visualizzazione: RGB, nuvola di punti e visualizzazione affiancata RGB/nuvola di punti, che offrono una presentazione intuitiva dei risultati operativi. Attivando il telemetro (RNG, Rangefinder) laser è possibile accedere alle informazioni sulla distanza tra il modulo LiDAR e l'oggetto al centro del FOV, migliorando la sicurezza del volo. Inoltre, per le nuvole di punti in tempo reale sono supportati quattro modelli di colore, ovvero riflettività, altezza, distanza ed RGB.
Dopo un'operazione, il modello 3D della nuvola di punti può essere visualizzato direttamente nell'album. È inoltre possibile unire i modelli 3D delle nuvole di punti generati da più voli, per poter prendere decisioni sulla qualità operativa direttamente in loco.
Se abbinato alle piattaforme di volo DJI Enterprise e all'app DJI Terra, Zenmuse L2 può essere utilizzato per eseguire ispezioni e mappature del terreno, oltre che per la gestione di linee elettriche, foreste e infrastrutture, così come in molti altri scenari di riliveo e analisi.
