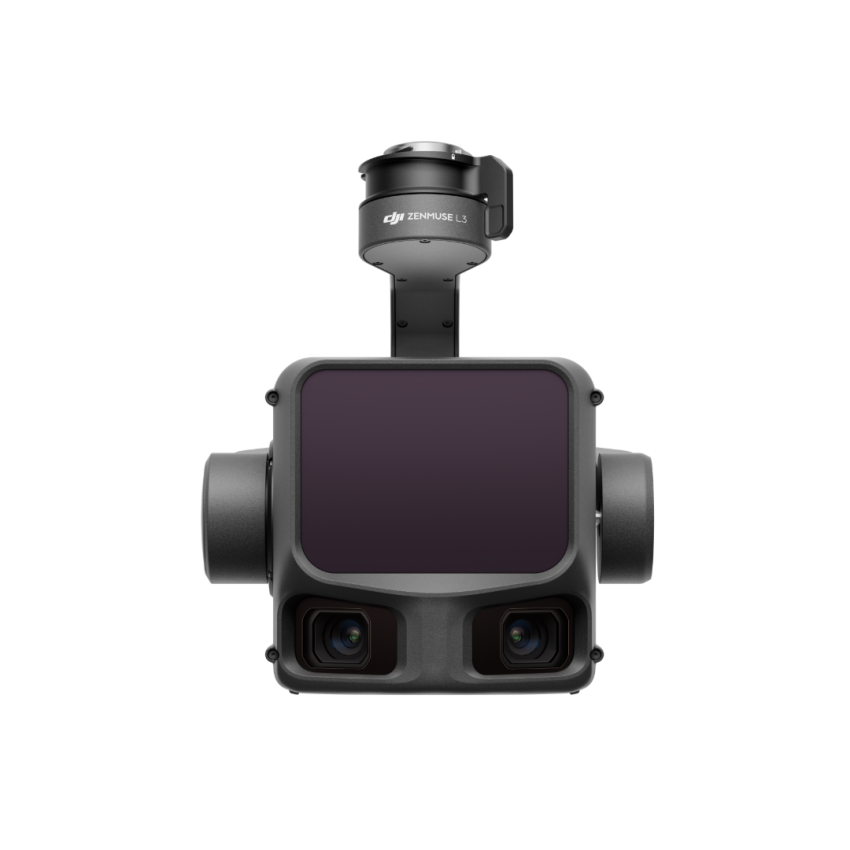

Riferimento: ZenmuseL3
Il nuovo punto di riferimento per il rilevamento aereo
Il DJI L3 ridefinisce i confini del rilevamento aereo grazie a un sensore LiDAR da 1535 nm capace di raggiungere una distanza operativa di 950 metri, anche su superfici a bassa riflettività (10%). Questa potenza, unita a un'elevata capacità di penetrazione della vegetazione, permette di ottenere modelli digitali del terreno estremamente precisi e dettagliati, superando gli ostacoli ambientali più complessi con facilità.
Progettato per la massima efficienza su larga scala, il sistema accelera drasticamente l'acquisizione dei dati geospaziali. Grazie alla combinazione di un sistema POS ad alta precisione e una copertura operativa eccezionale, il DJI L3 è in grado di mappare fino a 100 km² in una singola giornata di lavoro. Questo lo rende lo strumento ideale per progetti infrastrutturali e mappature territoriali che richiedono tempi di consegna rapidi senza rinunciare alla qualità.
Oltre ai dati laser, il DJI L3 integra un avanzato sistema di mappatura a doppia fotocamera RGB da 100 MP. Questa configurazione permette di catturare immagini ad altissima risoluzione per la colorazione fotorealistica delle nuvole di punti e per la creazione di ortofoto di qualità superiore. L'integrazione perfetta tra dati LiDAR e visivi garantisce una ricostruzione digitale completa, accurata e pronta per analisi tecniche avanzate.
.png)
Il DJI Zenmuse L3 ridefinisce gli standard della mappatura aerea grazie a una distanza di rilevamento che raggiunge i 950 metri, mantenendo un'ottima risposta anche su superfici a bassa riflettività. Operando a frequenze di impulso flessibili e altitudini di volo comprese tra 300 e 500 metri, il sistema massimizza la copertura di ogni singola missione, permettendo di completare rilievi su larga scala con una velocità e un'efficienza operativa nettamente superiori.
Grazie a un fascio laser con divergenza di soli 0,25 mrad, lo Zenmuse L3 produce un punto laser estremamente piccolo, circa un quinto rispetto ai sistemi precedenti. Questa elevata densità energetica non solo consente di rilevare oggetti sottili come cavi elettrici e rami, ma garantisce anche una capacità di penetrazione della vegetazione senza pari. Il risultato è una ricostruzione ad alta precisione del terreno sottostante, anche in presenza di foreste o strutture complesse.
Con una frequenza di emissione che tocca i 2 milioni di impulsi al secondo e il supporto fino a 16 ritorni, il sistema offre una nuvola di punti di una densità eccezionale. Questa caratteristica permette di modulare la potenza del sensore in base alle necessità specifiche del progetto, garantendo una ricostruzione spaziale fedele e accurata in qualsiasi scenario, dalla mappatura tecnica di precisione ai rilievi ambientali più intricati.
Il sistema Zenmuse L3 offre una versatilità operativa senza precedenti grazie a tre distinte modalità di scansione, progettate per ottimizzare la raccolta dei dati in base alle specifiche caratteristiche del territorio e agli obiettivi del rilievo.
La scansione a stella bilancia l'accuratezza millimetrica con la capacità di analizzare lo scenario da molteplici angolazioni contemporaneamente. Questa configurazione è ideale per il rilievo di foreste fitte o ambienti urbani complessi, poiché massimizza la capacità di penetrazione del raggio laser attraverso la vegetazione o tra gli edifici ravvicinati.
Zero sorprese a fine giornata: il rapporto di lavoro ti permette di verificare la qualità dei dati immediatamente dopo il volo. Puoi controllare in tempo reale il numero di immagini acquisite, i dati di posizione, lo stato dell'RTK e la precisione del posizionamento, assicurandoti che il rilievo sia perfetto prima ancora di lasciare il sito.
Caratterizzata da angoli di scansione variabili e una copertura spaziale più ampia, la modalità non ripetitiva è ottimizzata per il rilievo di oggetti sottili e verticali. È la soluzione perfetta per l'ispezione delle linee elettriche e di altre infrastrutture critiche, dove è necessario catturare ogni dettaglio strutturale da diverse prospettive in un unico passaggio.
Il sistema è equipaggiato con un doppio sensore RGB CMOS da 4/3 con una risoluzione complessiva di 100 MP, supportato da un otturatore meccanico che elimina le distorsioni da movimento. Grazie alla tecnologia di pixel binning, il sensore è in grado di operare con una risoluzione effettiva di 25 MP aumentando la dimensione dei singoli pixel; questo garantisce una riproduzione dei colori fedele e una qualità d'immagine superiore anche in condizioni di scarsa illuminazione o in ambienti operativi difficili.
Le due fotocamere offrono un campo visivo orizzontale (FOV) estremamente ampio, raggiungendo i 107°, permettendo così di coprire superfici molto estese in ogni singolo passaggio. Questa ampiezza di visione consente di acquisire simultaneamente dati per mappe di ortofoto digitali (DOM) e modelli digitali di elevazione (DEM) con una sovrapposizione laterale minima del 20%, riducendo drasticamente il numero di linee di volo necessarie e ottimizzando l'efficienza complessiva della missione.

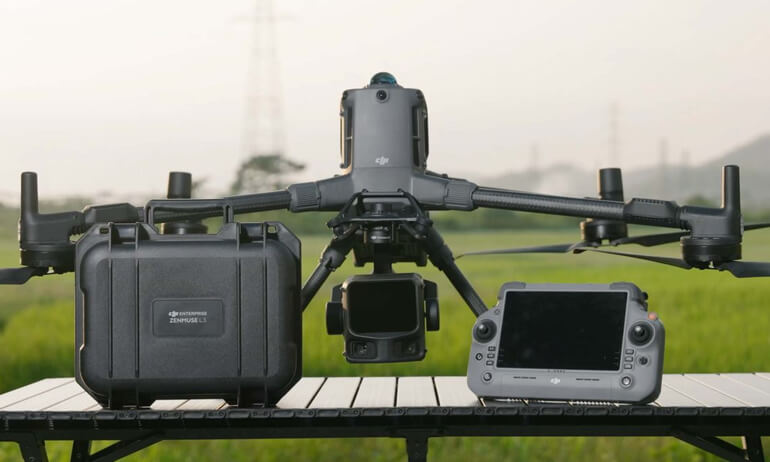

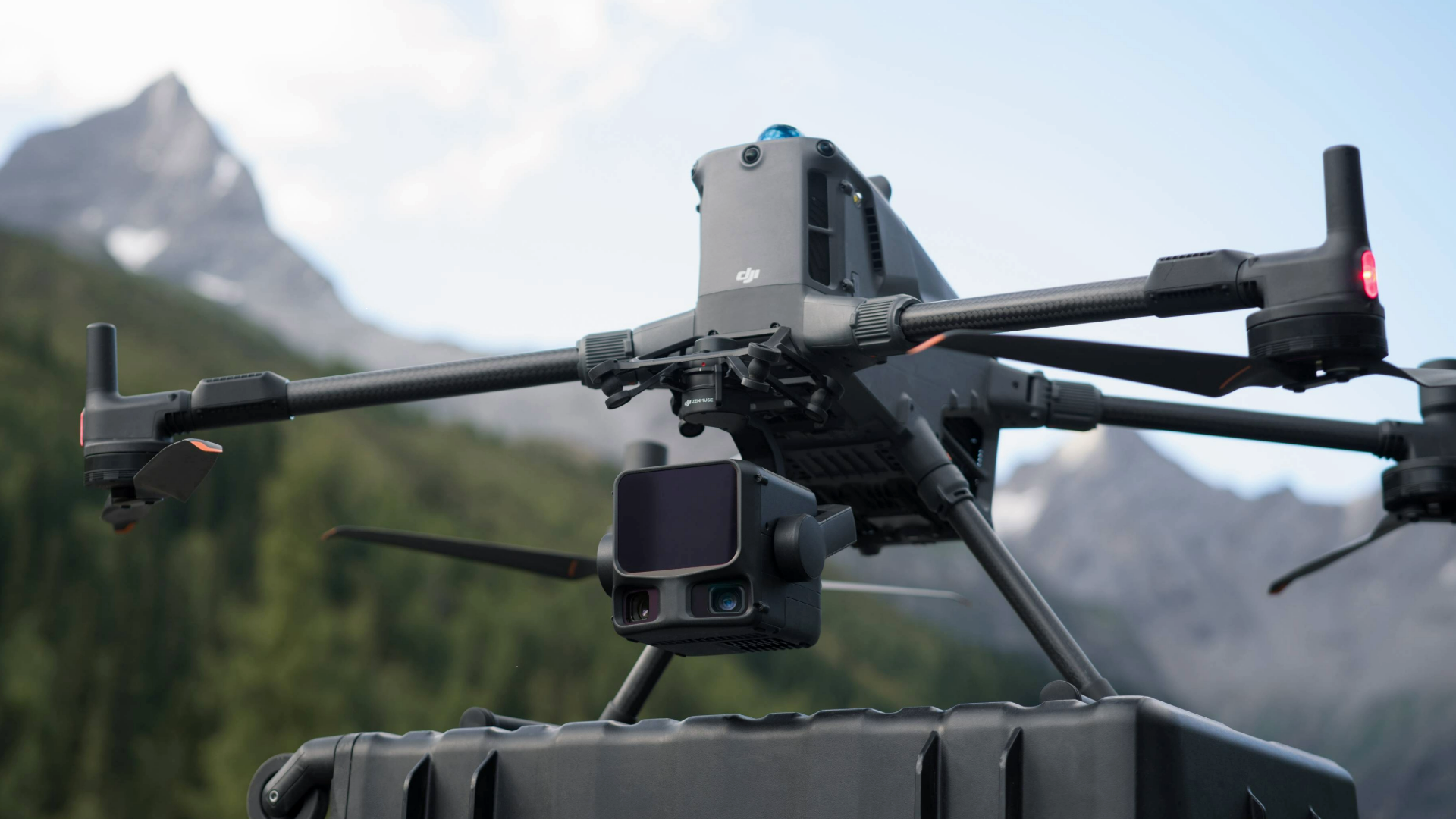

Zenmuse L3, in abbinamento con DJI Matrice 400, in un singolo volo può coprire fino a 10 km², consentendo una mappatura ad alta precisione fino a 100 km² al giorno. I risultati ad alta precisione su ampia superficie vengono forniti tramite un flusso operativo senza interruzioni.
Il DJI Zenmuse L3 ridefinisce gli standard della mappatura aerea grazie a una distanza di rilevamento che raggiunge i 950 metri, mantenendo un'ottima risposta anche su superfici a bassa riflettività. Operando a frequenze di impulso flessibili e altitudini di volo comprese tra 300 e 500 metri, il sistema massimizza la copertura di ogni singola missione, permettendo di completare rilievi su larga scala con una velocità e un'efficienza operativa nettamente superiori.
Grazie a un fascio laser con divergenza di soli 0,25 mrad, lo Zenmuse L3 produce un punto laser estremamente piccolo, circa un quinto rispetto ai sistemi precedenti. Questa elevata densità energetica non solo consente di rilevare oggetti sottili come cavi elettrici e rami, ma garantisce anche una capacità di penetrazione della vegetazione senza pari. Il risultato è una ricostruzione ad alta precisione del terreno sottostante, anche in presenza di foreste o strutture complesse.
Con una frequenza di emissione che tocca i 2 milioni di impulsi al secondo e il supporto fino a 16 ritorni, il sistema offre una nuvola di punti di una densità eccezionale. Questa caratteristica permette di modulare la potenza del sensore in base alle necessità specifiche del progetto, garantendo una ricostruzione spaziale fedele e accurata in qualsiasi scenario, dalla mappatura tecnica di precisione ai rilievi ambientali più intricati.
DJI Pilot 2 consiglia automaticamente i parametri di volo in base alle rotte definite dall’utente e genera, prima del decollo, il grafico del profilo di densità e i grafici di distribuzione della nuvola di punti, consentendo agli utenti di visualizzare in anteprima i risultati della nuvola di punti.

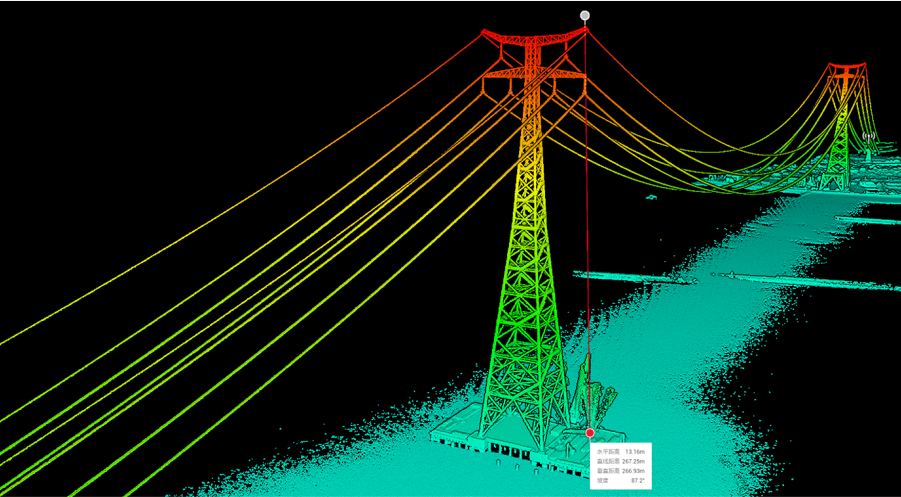

Zenmuse L3 migliora significativamente la funzione di ispezione delle linee elettriche, supportando operazioni fino a 130 m di altitudine. Senza aggirare ostacoli o attraversare linee, Zenmuse L3 consente l’acquisizione completa dei dati dei corridoi elettrici con un unico volo rettilineo nella maggior parte degli scenari.
DJI Pilot 2 supporta la visualizzazione a schermo diviso di due qualsiasi fonti di dati - nuvola di punti, RGB o Vision Assist - consentendo agli utenti di combinare liberamente le visualizzazioni in base alle proprie esigenze. Durante l'ispezione di linee elettriche o quando le fotocamere RGB sono rivolte verso il basso, Vision Assist fornisce visuali frontali in tempo reale, riducendo i rischi di volo e migliorando l'efficienza e la sicurezza complessive.
Supporta la ricostruzione SLAM della nuvola di punti in tempo reale con anteprime istantanee della nuvola di punti 2D e 3D durante le operazioni, consentendo agli utenti di monitorare l’avanzamento e prendere misurazioni mentre i dati vengono raccolti. I risultati della nuvola di punti possono anche essere sincronizzati istantaneamente sul cloud tramite DJI FlightHub 2 per una risposta rapida e una valutazione immediata in caso di emergenze.
Gli output di nuvola di punti di Zenmuse L3 sono pienamente compatibili con DJI FlightHub 2. Gli utenti possono visualizzare e gestire i dati delle nuvole di punti in tempo reale, generare facilmente rotte di volo dettagliate, annotare e condividere punti di interesse, ed eseguire misurazioni avanzate di linee e aree direttamente nel cloud.
DJI Terra dispone di solide funzionalità PPK (Post-Processed Kinematic) integrate, compatibili con D-RTK 3 e con dati di stazioni base standard. La piattaforma supporta il PPK locale per immagini RGB e LiDAR, garantendo un’accuratezza di posizionamento al livello del centimetro anche in aree con connettività di rete limitata o dove l’RTK non è disponibile.
DJI Terra consente una ricostruzione avanzata basata sulla fusione Gaussian Splatting della nuvola di punti e dei dati RGB raccolti da Zenmuse L3, migliorando notevolmente il realismo e i dettagli dei modelli 3D. Questa funzionalità amplia l’ambito di applicazione del LiDAR in diversi scenari di mappatura e offre output di modelli 3D di qualità superiore.
DJI Terra consente una profonda integrazione dei dati LiDAR e RGB. Con un'unica acquisizione, gli utenti possono generare simultaneamente nuvole di punti ad alta accuratezza, mappe 2D e modelli mesh 3D. Questo approccio di fusione dei dati migliora significativamente la completezza e il dettaglio del modello, specialmente in ambienti con strutture complesse come ponti e sottostazioni. Soddisfa le esigenze di settori come l'energia, i trasporti e le infrastrutture.
DJI Care Enterprise Plus: Protezione completa | Garanzia di qualità professionale | Servizio esclusivo | Il servizio inizia con l'attivazione
Servizio ufficiale di estensione della garanzia | Un anno aggiuntivo di garanzia estesa sarà fornito per il tuo prodotto al termine del periodo di garanzia standard. Le parti principali sono coperte da servizio di garanzia ufficiale e supporto da parte dei tecnici 3D TARGET.
Specifiche tecniche
